產品介紹：

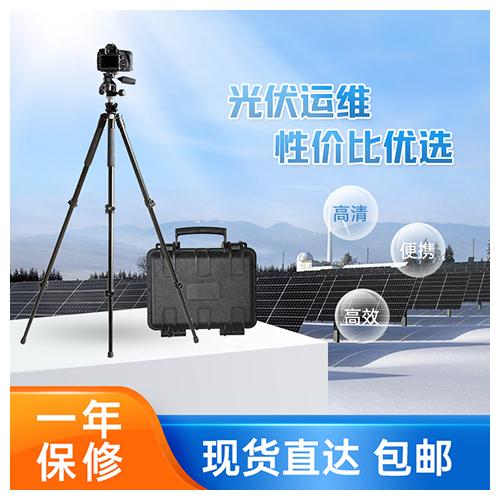

靈珀光伏EL檢測儀光伏隱裂缺陷檢測LP-EL03具備優秀的成像性能，能夠清晰呈現電池片隱裂、斷柵、工藝缺陷及PID衰減等微觀異常，為組件質量狀態評估提供可靠依據。采用一體化便攜設計，配備智能圖像處理系統，支持實時成像與缺陷自動識別，顯著提升現場檢測效率。廣泛應用于光伏電站建設驗收、運行維護、故障排查及資產交易評估等場景，特別適用于分布式電站和復雜地形條件下的檢測需求。該設備可作為光伏電站精益化運維管理的重要工具，為組件壽命評估、發電效能優化及安全風險防控提供核心技術支撐。

產品優勢：

1.2400萬級高感紅外相機、圖像解析更清晰

2.全時暗光自動對焦模塊在夜晚測試具備更優秀的對焦性能

3.軟件控制相機與電源的同步測試無需多步操作上電與拍照

4.程控恒流電源現場檢測實現24小時不間斷測試

5.平板電腦可無線控制整套設備操作并查看檢測結果

6.專業級EL檢測APP軟件實現報告一體化生產模式

7.儲能電源現場檢測無需任何準備即可測試

8.三米碳纖維三腳架安裝后組件多角度測試更便捷

9.整機無線遠程操作測試，一人即可完成整個項目

10.三防拉桿箱攜帶運輸輕便安全

產品應用場景：

靈珀光伏EL檢測儀光伏隱裂缺陷檢測LP-EL03是專為光伏組件內部缺陷診斷開發的高精度檢測設備，基于電致發光成像原理，能夠無損、精準地識別組件內部微觀缺陷，為光伏電站全生命周期質量管控提供關鍵技術支撐。設備適用于組件到貨驗收、安裝質量檢查及運維全周期缺陷診斷。在電站建設階段，可快速識別運輸損傷或安裝應力導致的微裂紋、斷柵等問題；日常運維中，能精準檢測PID衰減、焊接缺陷等隱性故障，快速判別熱斑成因、PID效應及焊接失效等異常，顯著提升排查效率；特別適用于分布式屋頂項目及地形復雜的大型地面電站，幫助運維團隊快速定位低效組件。其高精度成像能力還可用于組件回收評估，為光伏資產全生命周期管理提供可靠依據。

規格參數
產品型號		LP-EL03
相機模塊	像素	2476萬像素（高感）
	分辨率	6000x4000
	芯片	23.5x15.6mm、CMOS傳感器
	紅外芯片	鍺芯片 99.9%紅外折射率
	精度	0.5.0mm/pixel
	檢測速度	0.1～30s可調
	弱電流測試	可在3A弱電流呈現清晰隱裂成像
	光屏蔽	燈光、月光、星光、室內輕微太陽光、300輻照度以下太陽光對測試無影響
	檢測面積	4000mm*3000mm
	同步成像	1～2塊組件
	鏡頭	18mm廣角紅外鏡頭
	對焦模式	全時暗光自動對焦
	電池	980mah
	內存卡	32GB
	數據線	10cm
電源模塊	容量	10AH
	電芯	高性能離鋰電池
	輸出電流	8A
	電流精度	0.1A
	輸出電壓	70V
	電壓精度	0.1V
	負載功率	100W～600W；上限不高于700W
	檢測數量	300～500塊光伏板
	控制面板	LED數顯程控面板
	功能設置	延遲斷電功能
	程控模塊	軟件無線控制檢測上電
	穩態模塊	恒定電源輸出電流電壓不受電量大小變化
	電路保護	短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板
	上電線	10cm交流三孔輸入線
	直流線	5m直流輸出線、MC4端口對接組件
電腦	平板電腦	64G 、10.5英寸
Wi-Fi	2.4G	內置2.4GWi-Fi無線控制模塊
Wi-Fi	4G	高性能Wi-Fi控制器、150控制范圍
軟件	檢測控制	無線控制：相機檢測無線控制：EL電源測試
	登陸設置	賬號+密碼+碼
	相機控制	可調節相機曝光時間、ISO、光圈等
	電源控制	可控制電源長時通電、可控制電源延遲通斷電并同步拍照檢測
	條碼匹配	攝像頭、手動錄入
	水印	日期防偽水印
	缺陷標記	可在檢測圖標記對應缺陷位置
	缺陷分類	可將所檢測圖片安卓5個缺陷分類保存并管理
	項目管理	可對檢測圖像導出生成檢測報告
PC	電腦軟件	檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件
支架系統	檢測支架	1.5米鋁合金支架
支架系統	檢測云臺	支架一體式安裝，360度旋轉
定位模塊	檢測定位	十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率
使用環境	沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境
質保售后	1年質保、24H響應、72H故障解決方案、備品備件協調

配置清單
序號	名稱	規格	數量	單位
1	EL相機	2400萬紅外相機，全時暗光自動對焦，高感紅外	1	臺
2	EL紅外鏡頭	18mm廣角紅外鏡頭；精度0.8mm	1	臺
3	平板電腦	64G平板電腦	1	臺
4	Wi-Fi傳輸模塊	內置2.4G Wi-Fi模塊	1	套
5	Wi-Fi控制模塊	4G Wi-Fi軟件控制模塊；150米無線控制	1	套
6	數據線/充電器	標準	1	套
7	相機電池	標準	2	套
8	檢測支架	3m碳纖維三腳架	1	套
9	檢測云臺	720云臺	1	臺
10	EL-DC智能移動電源	10AH儲能，70V，700W，恒流恒壓輸出，程控，續航300～500塊組件，APP軟件控制通斷電	1	臺
11	上電線	5米	1	根
12	檢測定位儀	十字鐳射激光定位，快速定位檢測組件位置	1	套
13	設備拉桿箱	專用三防儀器拉桿箱；	1	套
14	APP管理軟件	無線控制相機檢測；無線控制移動電源通斷電，條碼手動/視頻錄入并對應匹配檢測圖片，圖片水印防偽；缺陷手動標記，缺陷Ai標記，缺陷識別分類保存；項目管理；檢測報告導出word（圖片報告，定位報告）；圖像矯正；電站建模等功能	1	套
15	windows軟件	檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件	1	套
*	(額外可選1)	1500V組串電源(基礎款可一次性36塊組件)
*	(額外可選2)	2.5米防紅外暗室(紅外線屏蔽5~7級抗風 白天戶外組件檢測)
*	適用場景	光伏電站安裝前測試；支架上組件測試
