產品介紹：

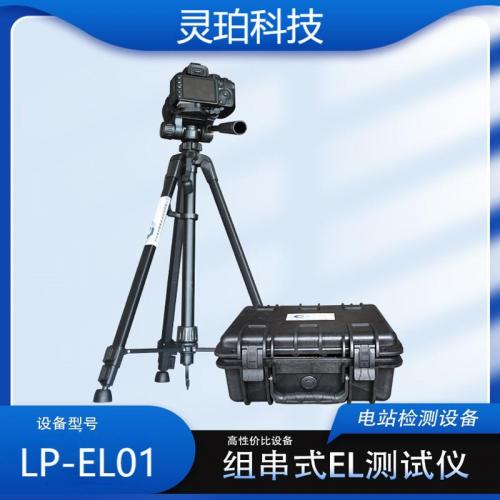

靈珀便攜式光伏戶外電站EL檢測儀LP-EL01采用電致發光（EL）成像技術，可在無可見光條件下直接探測光伏組件的內部缺陷，實現對電池片的無損檢測。該設備能夠清晰、高效地識別電池片隱裂、破片、斷柵、工藝瑕疵及PID效應等多種內部故障，精準評估組件實際狀態與性能水平。其輕量化與便攜式設計特別適用于戶外現場作業，可在電站建設驗收、定期巡檢及故障排查等多種場景中快速部署使用，為組件質量判斷和電站效益評估提供可靠依據。
產品優勢：
1.攜帶便捷適用于移動式電站測試
2.2000萬級紅外相機畫質更透徹
3.全自動對焦精度更高清晰度更好
4.平板電腦圖傳查看無需相機查看檢測圖像
5.程控恒流電源現場檢測更為安全穩定
6.1.5米輕型三腳架移動輕便簡單
7. 整機模塊低至5kg，背包輕便攜帶
產品應用場景：
在光伏電站建設與驗收階段，工程驗收過程中，可使用靈珀便攜式光伏戶外電站EL檢測儀LP-EL01對進場組件進行批量抽檢，有效識別因運輸、安裝造成的隱裂、電池片破損等問題；還可對組串進行全面EL成像，檢測是否存在焊接不良、斷柵、微裂紋等工藝性或機械性損傷，從源頭杜絕劣質組件投入使用。
在運行維護階段，運維人員可定期對光伏陣列進行EL檢測，及時發現因惡劣天氣、熱斑效應或材料老化導致的性能衰退和缺陷擴展。尤其對于發電效率異常下降的組串，可通過EL圖像精準定位故障組件，判別是隱裂、PID效應還是接觸失效引起的效率損失，從而制定有針對性的維修或更換策略，避免電量損失擴大。
在故障診斷與事故分析場景中，如組件出現熱點、輸出功率驟降或外觀異常時，LP-EL01深入“透視”內部結構，判斷是否存在斷裂、腐蝕、漏電等隱患，提升故障排查的準確性與效率。同時，它還可用于評估組件在不同運行年限后的性能衰減情況，為電站技術改造和經濟效益評估提供依據。此外該儀器還可應用于戶用分布式及復雜山地電站等多樣化場景。
|
規格參數
|
|
產品型號
|
LP-EL01
|
|
相機模塊
|
像素
|
2000萬像素
|
|
分辨率
|
4928X3264
|
|
芯片
|
23.6x15.6mm、CMOS傳感器
|
|
精度
|
1.5mm/pixel
|
|
光屏蔽
|
燈光、月光、星光、室內輕微太陽光
|
|
檢測面積
|
3000mm*2000mm
|
|
鏡頭
|
18-55mm
|
|
對焦模式
|
全自動對焦
|
|
電池
|
700mah
|
|
內存卡
|
32GB、Wi-Fi無線
|
|
數據線
|
10cm
|
|
電源模塊
|
輸出電流
|
0～5A可調
|
|
電流精度
|
0.1A
|
|
輸出電壓
|
0～60V可調
|
|
電壓精度
|
0.1V
|
|
控制面板
|
LED數顯程控面板
|
|
功能設置
|
上電參數預設保存；輸出一鍵上電
|
|
電路保護
|
短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板
|
|
上電線
|
10cm交流三孔輸入線
|
|
直流線
|
3m直流輸出線、MC4端口對接組件
|
|
軟件
|
圖傳APP
|
檢測圖片查看與下載
|
|
支架系統
|
檢測支架
|
1.5米鋁合金支架
|
|
檢測云臺
|
支架一體式安裝，360度旋轉
|
|
使用環境
|
沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大
棚，農光互補，魚光互補，風光互補，等各種環境
|
|
質保售后
|
1年質保、24H響應、72H故障解決方案、備品備件協調
|
|
配置清單
|
|
序號
|
名稱
|
規格
|
數量
|
單位
|
|
1
|
EL相機
|
2000萬像素
|
1
|
臺
|
|
2
|
EL紅外鏡頭
|
18-55mm
|
1
|
臺
|
|
4
|
圖傳傳輸模塊
|
Wi-Fi內存卡
|
1
|
套
|
|
5
|
數據線/充電器
|
標準
|
1
|
套
|
|
6
|
相機電池
|
標準
|
2
|
塊
|
|
7
|
檢測支架
|
1.5米
|
1
|
套
|
|
8
|
直流穩壓電源
|
0～60V、0～5A輸出；AC220供電輸入
|
1
|
臺
|
|
9
|
上電線
|
3米
|
1
|
根
|
|
10
|
設備三防箱
|
標準
|
1
|
套
|
|
11
|
EL圖傳APP
|
無線查看相機內檢測圖
|
1
|
套
|
|
*
|
適用場景
|
光伏電站安裝前組件測試；倉庫組件測試；
|
|
|
|
*
|
其他
|
設備全自動對焦；可航空攜帶
|
|
|
供應商參考報價：￥21000
