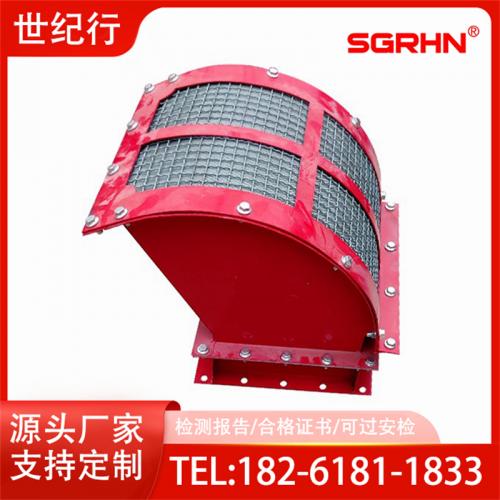

無焰泄爆閥(簡稱無焰泄爆器)是工業防爆的核心設備,用于室內 / 受限空間,在粉塵或氣體爆炸時快速泄壓 + 100% 阻火 + 截留粉塵,排出氣體溫度≤60℃、無明火,徹底杜絕二次爆炸,是涉粉車間合規標配。
一、執行標準(合規底線)
國標:GB 15605-2024(2026 強制)、GB/T 25444、GB 567
歐標:EN 16009、ATEX 2014/34/EU;美標:NFPA 68/654
二、結構組成(四大核心部件)
1. 泄爆片(壓力觸發)
材質:304/316L 不銹鋼(常溫≤200℃)、310S(高溫 200–450℃)。
類型:反拱刻槽型(主流),爆破壓力5–50kPa(常用 10kPa),精度 ±5%,無碎片。
必配件:負壓支撐架(防除塵器負壓吸癟誤爆);信號傳感器(可選),破裂輸出干接點聯動停機報警。
2. 阻火芯(滅火核心)
結構:多層 304/316L 不銹鋼絲網(10–20 層)或蜂窩金屬,孔隙 0.5–2mm。
原理:火焰(≈1000℃)通過時,極速吸熱降溫至 **≤60℃**,自由基被吸附猝滅;截留≥95% 粉塵。
耐溫:長期≤450℃,短時峰值 600℃。
3. 殼體與法蘭(支撐密封)
材質:碳鋼(噴塑)/304 不銹鋼,耐壓≥0.2MPa,防爆炸變形。
形狀:弧形(泄壓效率高)/ 方形;規格:DN300–DN1200、500×500–1500×1500mm。
密封:金屬纏繞墊 / 柔性石墨,防漏風、耐高溫。
4. 信號聯動模塊(可選,智能安全)
輸出:無源干接點(常開 / 常閉),DC24V/5A、AC220V/3A,響應≤10ms。
聯動:破裂即觸發風機停機、進料切斷、聲光報警、隔爆閥關閉,阻斷連鎖爆炸。
三、無焰泄爆閥工作原理(毫秒級 “泄壓 - 阻火 - 聯動” 閉環)
正常運行:泄爆片密封承壓,耐受 **-0.02~-0.08MPa 負壓 **,不漏風、不積塵。
爆炸觸發:粉塵 / 氣體爆燃,壓力驟升至設定值(如 10kPa)。
毫秒破裂:<10ms 內沿刻槽全截面裂開,形成100% 泄壓通道。
阻火降溫:高溫火焰 + 粉塵通過阻火芯,1000℃→≤60℃,火焰熄滅、粉塵截留。
壓力釋放:箱內壓力降至≤2kPa,保護箱體不炸裂。
信號聯動:傳感器觸發,聯動停機、報警、隔爆,防止二次爆炸。
四、關鍵參數(選型核心)
1. 靜態開啟壓力(Pstat)
常用:10kPa(0.01MPa),可選 5/15/20kPa。
原則:>正常負壓***值 + 2~3kPa(防誤爆);<箱體耐壓的 80%(防超壓毀設備)。
2. 泄爆面積(A,合規必算)
國標公式:A=V×K/(Pstat×C)(V = 容積 m³;K = 粉塵爆炸指數;C = 泄放系數,反拱取 0.9)。
簡化參考(10kPa):
糧食 / 木屑(Kst≤200):每 10m³≈0.1㎡。
金屬粉塵(Kst≤400):每 8m³≈0.1㎡。
3. 阻火性能
滅火效率:100%(≤60℃無明火);粉塵截留:≥95%。
抗熱沖擊:±150℃/min 無裂紋。
五、安裝要點(直接影響防爆效果)
位置:裝含塵室(凈氣室無效),優先頂部 / 側壁上部;嚴禁裝灰斗、進風管道;距濾袋≥200mm。
方向:室內無需導管,阻火芯朝外;室外朝向空曠區,距人員 / 設備≥1.5m。
密封固定:泄爆片箭頭指向泄放側;螺栓對角均勻緊固;負壓支撐架頂緊膜片無間隙。
信號接線:干接點接入 PLC;線纜穿金屬管,遠離強電≥30cm;安裝后模擬觸發測試。
六、無焰泄爆閥維護與更換(保命細節)
日常巡檢(每月):泄爆片無變形 / 腐蝕 / 漏風;阻火芯無堵塞(粉塵≤1mm);信號通斷正常。
定期校驗(每年 1 次):爆破壓力校驗;阻火芯壓縮空氣吹掃 / 清水沖洗晾干;信號模塊模擬觸發測試。
更換(爆破后必?fù)Q):泄爆片一次性不可復用,換同材質 / 壓力 / 尺寸型號;密封墊、支撐架損壞必?fù)Q;阻火芯破損更換。
七、優勢對比(普通泄爆片 vs 無焰泄爆器)
表格
對比項 普通泄爆片(室外用) 無焰泄爆器(室內用)
泄爆效果 明火 + 熾熱顆粒外溢 100% 阻火,≤60℃無明火
粉塵處理 無截留,污染環境 ≥95% 粉塵截留,清潔安全
適用場景 室外空曠區 室內車間、人員密集區
二次爆炸風險 高 低(無明火,阻斷連鎖)
合規性 室內違規 室內***合規方案(GB 15605-2024)
八、無焰泄爆閥典型應用行業
木業 / 家具:木屑粉塵除塵器(室內車間)。
糧食 / 飼料:面粉、玉米粉、飼料粉塵除塵器。
金屬加工:鋁粉、鎂粉、鐵粉除塵器(高風險,必配)。
鋰電 / 新能源:石墨粉、正負極粉塵除塵器。
化工 / 制藥:粉體干燥機、料倉、除塵器。
九、總結
無火焰泄爆器是室內粉塵防爆的***合規方案、安全核心,集精準泄壓、高效阻火、粉塵截留、信號聯動于一體,解決普通泄爆片室內明火外溢、二次爆炸的痛點;適配 GB 15605-2024 強制標準,是涉粉行業室內除塵器的強制標配。
