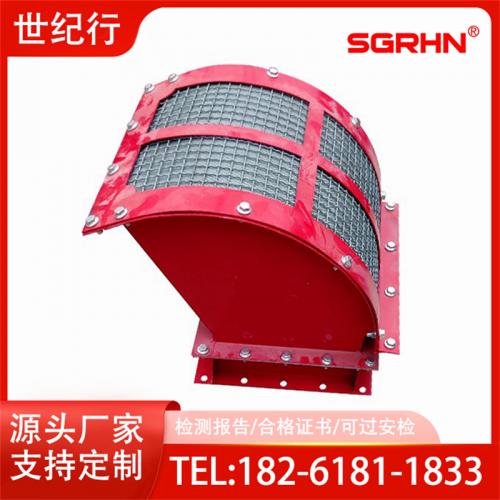

無火焰泄爆器（簡稱無焰泄爆器）是工業防爆的核心設備，用于室內 / 受限空間，在粉塵或氣體爆炸時快速泄壓 + 100% 阻火 + 截留粉塵，排出氣體溫度≤60℃、無明火，徹底杜絕二次爆炸，是涉粉車間合規標配。

一、執行標準（合規底線）

國標：GB 15605-2024（2026 強制）、GB/T 25444、GB 567

歐標：EN 16009、ATEX 2014/34/EU；美標：NFPA 68/654

二、無火焰泄爆器結構組成（四大核心部件）

1. 泄爆片（壓力觸發）

材質：304/316L 不銹鋼（常溫≤200℃）、310S（高溫 200–450℃）。

類型：反拱刻槽型（主流），爆破壓力5–50kPa（常用 10kPa），精度 ±5%，無碎片。

必配件：負壓支撐架（防除塵器負壓吸癟誤爆）；信號傳感器（可選），破裂輸出干接點聯動停機報警。

2. 阻火芯（滅火核心）

結構：多層 304/316L 不銹鋼絲網（10–20 層）或蜂窩金屬，孔隙 0.5–2mm。

原理：火焰（≈1000℃）通過時，極速吸熱降溫至 **≤60℃**，自由基被吸附猝滅；截留≥95% 粉塵。

耐溫：長期≤450℃，短時峰值 600℃。

3. 殼體與法蘭（支撐密封）

材質：碳鋼（噴塑）/304 不銹鋼，耐壓≥0.2MPa，防爆炸變形。

形狀：弧形（泄壓效率高）/ 方形；規格：DN300–DN1200、500×500–1500×1500mm。

密封：金屬纏繞墊 / 柔性石墨，防漏風、耐高溫。

4. 信號聯動模塊（可選，智能安全）

輸出：無源干接點（常開 / 常閉），DC24V/5A、AC220V/3A，響應≤10ms。

聯動：破裂即觸發風機停機、進料切斷、聲光報警、隔爆閥關閉，阻斷連鎖爆炸。

三、工作原理（毫秒級 “泄壓 - 阻火 - 聯動” 閉環）

正常運行：泄爆片密封承壓，耐受 **-0.02~-0.08MPa 負壓 **，不漏風、不積塵。

爆炸觸發：粉塵 / 氣體爆燃，壓力驟升至設定值（如 10kPa）。

毫秒破裂：<10ms 內沿刻槽全截面裂開，形成100% 泄壓通道。

阻火降溫：高溫火焰 + 粉塵通過阻火芯，1000℃→≤60℃，火焰熄滅、粉塵截留。

壓力釋放：箱內壓力降至≤2kPa，保護箱體不炸裂。

信號聯動：傳感器觸發，聯動停機、報警、隔爆，防止二次爆炸。

四、無火焰泄爆器關鍵參數（選型核心）

1. 靜態開啟壓力（Pstat）

常用：10kPa（0.01MPa），可選 5/15/20kPa。

原則：＞正常負壓***值 + 2~3kPa（防誤爆）；＜箱體耐壓的 80%（防超壓毀設備）。

2. 泄爆面積（A，合規必算）

國標公式：A=V×K/(Pstat×C)（V = 容積 m³；K = 粉塵爆炸指數；C = 泄放系數，反拱取 0.9）。

簡化參考（10kPa）：

糧食 / 木屑（Kst≤200）：每 10m³≈0.1㎡。

金屬粉塵（Kst≤400）：每 8m³≈0.1㎡。

3. 阻火性能

滅火效率：100%（≤60℃無明火）；粉塵截留：≥95%。

抗熱沖擊：±150℃/min 無裂紋。

五、安裝要點（直接影響防爆效果）

位置：裝含塵室（凈氣室無效），優先頂部 / 側壁上部；嚴禁裝灰斗、進風管道；距濾袋≥200mm。

方向：室內無需導管，阻火芯朝外；室外朝向空曠區，距人員 / 設備≥1.5m。

密封固定：泄爆片箭頭指向泄放側；螺栓對角均勻緊固；負壓支撐架頂緊膜片無間隙。

信號接線：干接點接入 PLC；線纜穿金屬管，遠離強電≥30cm；安裝后模擬觸發測試。

六、維護與更換（保命細節）

日常巡檢（每月）：泄爆片無變形 / 腐蝕 / 漏風；阻火芯無堵塞（粉塵≤1mm）；信號通斷正常。

定期校驗（每年 1 次）：爆破壓力校驗；阻火芯壓縮空氣吹掃 / 清水沖洗晾干；信號模塊模擬觸發測試。

更換（爆破后必換）：泄爆片一次性不可復用，換同材質 / 壓力 / 尺寸型號；密封墊、支撐架損壞必換；阻火芯破損更換。

七、優勢對比（普通泄爆片 vs 無焰泄爆器）

表格

對比項 普通泄爆片（室外用） 無焰泄爆器（室內用）

泄爆效果 明火 + 熾熱顆粒外溢 100% 阻火，≤60℃無明火

粉塵處理 無截留，污染環境 ≥95% 粉塵截留，清潔安全

適用場景 室外空曠區 室內車間、人員密集區

二次爆炸風險 高 低（無明火，阻斷連鎖）

合規性 室內違規 室內***合規方案（GB 15605-2024）

八、典型應用行業

木業 / 家具：木屑粉塵除塵器（室內車間）。

糧食 / 飼料：面粉、玉米粉、飼料粉塵除塵器。

金屬加工：鋁粉、鎂粉、鐵粉除塵器（高風險，必配）。

鋰電 / 新能源：石墨粉、正負極粉塵除塵器。

化工 / 制藥：粉體干燥機、料倉、除塵器。
