SBD?A系列是常閉式液壓盤式安全制動器，核心是碟簧制動、液壓釋放，用于低速軸緊急/安全制動，主打高可靠與失效安全 。

一、基本定義與型號

- 全稱：SBD?A系列液壓安全（緊急）制動器（俗稱“安全閘/低速軸制動器”） 。

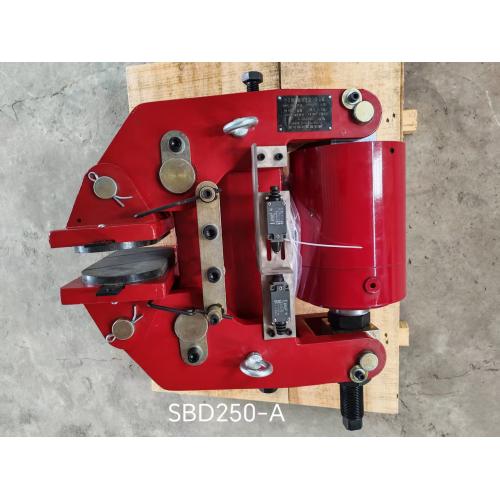

- 型號：SBD100?A、SBD125?A、SBD160?A、SBD200?A、SBD250?A、SBD315?A 。

- 適配盤徑：Ø800–1800 mm；制動力：72–220 kN 。

- 標準：JB/T 10917?2008（鉗盤式制動器） 。

二、結構組成

- 制動架：剛性鉗體，安裝固定。

- 制動單元：碟簧組（制動）+ 液壓油缸（釋放）、摩擦襯墊、制動盤。

- 控制與保護：可選開閘限位、襯墊磨損、極限限位開關，帶手動釋放（維護用） 。

- 密封：進口密封件，防塵防水防腐蝕 。

三、工作原理（常閉式，失電/失壓自動上閘）

1. 制動（上閘）：斷電/失壓 → 碟簧彈力推動活塞 → 襯墊夾緊制動盤 → 制動 。

2. 釋放（開閘）：液壓站供油 → 油壓克服碟簧力 → 活塞回縮 → 襯墊松開 → 運轉 。

3. 失效安全：斷電、漏油、液壓故障 → 自動上閘，防止溜車/墜物 。

四、核心特點

- ? 安全優先：常閉式，故障自動制動；碟簧力大、動作快、閉合時間短 。

- ? 耐用穩定：無石棉硬質襯墊，摩擦系數穩、不傷盤、耐水耐鹽霧 。

- ? 維護簡單：襯墊磨損自動補償；安裝靈活、調整便捷。

- ? 環境適應性強：溫度**?20℃～+40℃**；濕度≤90%；海拔≤2000m；戶外/腐蝕環境可選防腐型。

五、典型應用（低速軸/卷筒軸，安全制動）

- 起重：大中型起重機、港口機械起升/俯仰機構低速軸緊急制動 。

- 礦山：卷?yè)P(yáng)機、提升機、大功率傾角皮帶機工作/緊急制動 。

- 特種：纜車、索纜起重機、鑄造起重機安全制動 。

六、使用與安裝要點

- 安裝位置：低速軸（卷筒軸），靠近負載側，制動更安全 。

- 制動盤要求：端面跳動≤±0.2 mm；垂直度≤±4‰。

- 液壓站：匹配型號，提供穩定壓力；配手動泵（斷電開閘維護） 。

- 維護：定期檢查襯墊磨損、密封、限位開關；磨損超限時及時更換 。

七、與鼓式制動器對比

- 結構：盤式緊湊、體積小、重量輕；鼓式體積大。

- 制動力矩：盤式大、散熱好、熱衰退小；鼓式易熱衰退。

- 維護：盤式襯墊更換方便、間隙自動補償；鼓式調整復雜。

- 安全：盤式常閉失效安全；鼓式多為常開，安全性弱。
